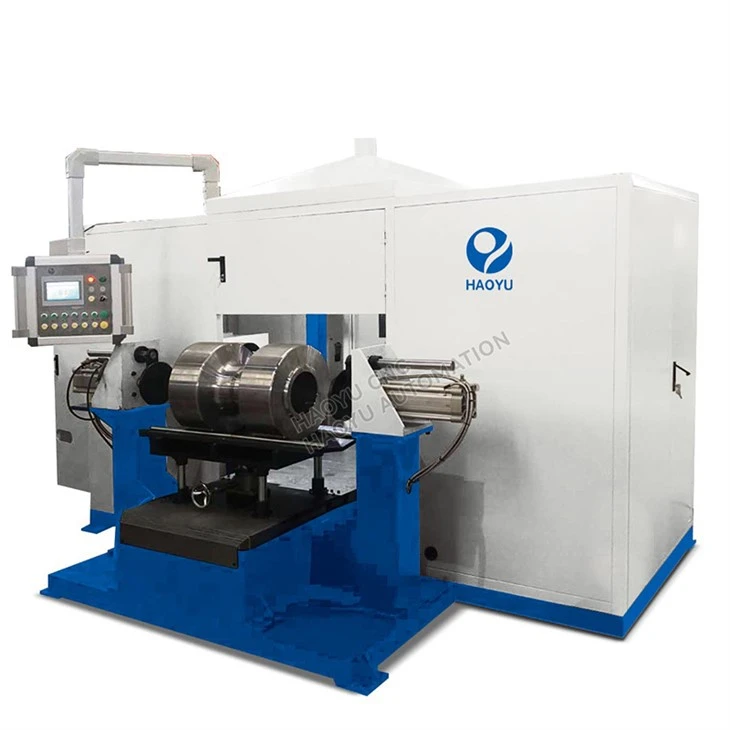

Automatisk MIG Sporrulle Cirkulær Søm Svejsemaskine

Automatisk MIG Sporrulle Cirkulær Søm Svejsemaskine

I. Hovedfunktioner

• Svejsebrænderen er fastgjort, mens emnet roterer. Svejsepositionen er vandret.
• Arbejdsemnet er placeret ved hjælp af en central spindel, jigger pneumatisk og roterer synkront, hvilket sikrer, at svejsepositionen ikke afviger.
• Automatisk af- og pålæsning er vedtaget. Svejseprocessen udføres automatisk, så arbejdernes arbejdsintensitet reduceres.
• Svejsetilstanden og svejsespecifikationen kan forudindstilles, gemmes og kaldes.

II.Designopgave

Rulleringlinjesvejsemaskinen bør automatisk kunne fuldføre flerlagssvejsning af U-formlinje og V-linje for forskellige valser. Arbejdsemnet-behøver ikke punktsvejsning for position, det kan automatisk lave for-forvarme og stabil, kontinuerlig svejsning, svejselinjen ser godt ud, og størrelsen i gennemsnit, svejsesektion og gennemtrængning kan nå specifikationen.

III.Teknikparametre

IV.Detaljebilleder

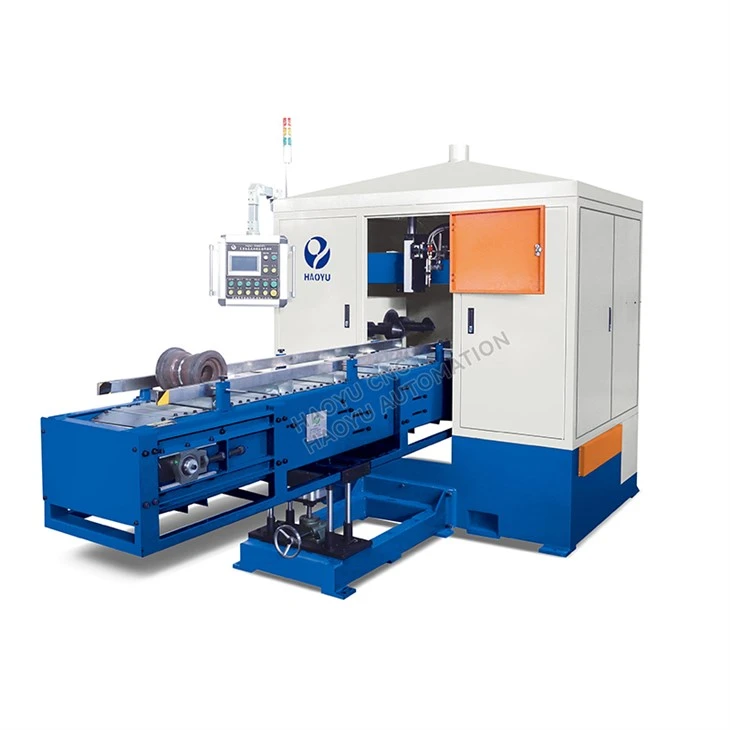

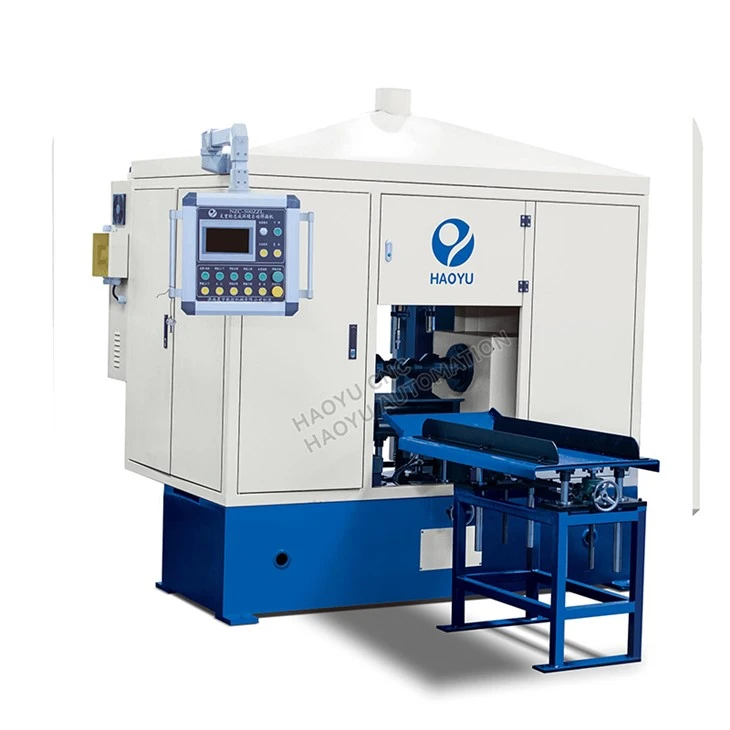

Automatisk MIG Sporrulle Cirkulær Søm Svejsemaskine

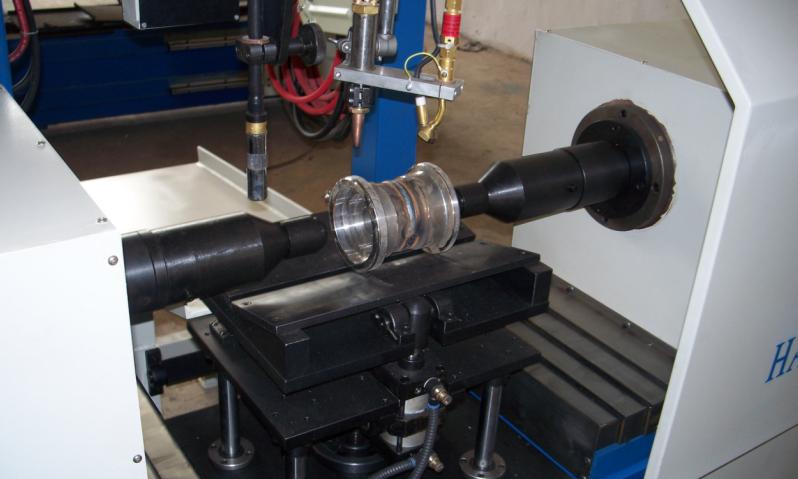

1.Pneumatisk læsse- og aflæsningsstruktur for arbejdsemne-:

Til-og-bevægelse af pneumatisk cylinder ændrer positionen mellem aflæsning af arbejdsemne-og svejseposition. V-understøttende blok bevæger sig op og ned af pneumatisk cylinder, lige-lineleje og styrestolpe. Den pneumatiske cylinder skubber arbejdsblokken- for at levere arbejdsemnet- i svejseområdet, og V-blokken stiger op gennem den løbende pneumatiske cylinder for at fastgøre-arbejdsstykket automatisk og falder under svejsning. V-formblokken stiger gennem løbende pneumatisk cylinder for at frigøre arbejdsstykket- som aflæsning.

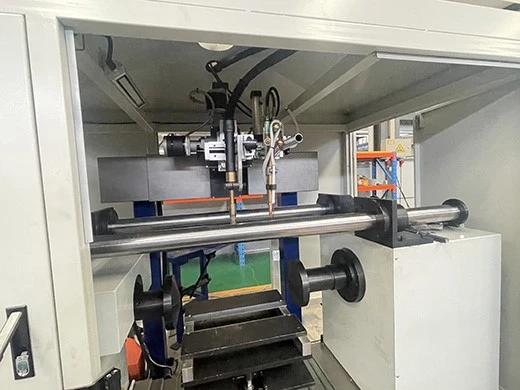

2.Svejsebrænder og tørrebrænder:

Til venstre er svejsebrænderen, og til højre er tørrebrænderen. Svejsebrænderen er ansvarlig for præcist at tilføre tråden og generere lysbuen, smelte tråden og fylde den ind i sporrullesvejsningen, hvilket danner en solid svejseaflejring. Tørrebrænderen fungerer dog uafhængigt af svejseprocessen og bruges til kontinuerligt at tørre tråden før svejsning, hvilket effektivt fjerner fugt adsorberet på dens overflade. Dette reducerer svejseporøsiteten markant og sikrer ensartet og pålidelig svejsekvalitet.

3.Servo-drevet oscillationsmekanisme:

Denne automatiske rullesvejsemaskine bruger MIG-svejseprocessen, og dens svejsepistol er udstyret med en sofistikeret servo-drevet oscillationsmekanisme. Denne mekanisme, programmeret af kontrolsystemet, muliggør præcis og stabil svingning af svejsepistolen i fire retninger: op, ned, venstre og højre. Denne oscillationsfunktion udvider effektivt svejsesømmen, udjævner varmefordelingen og sikrer fuld indtrængning af svejsetråden ind i smeltezonen mellem rullefælgen og hjulkroppen, hvilket forbedrer stabiliteten og konsistensen af ​​svejsekvaliteten markant.

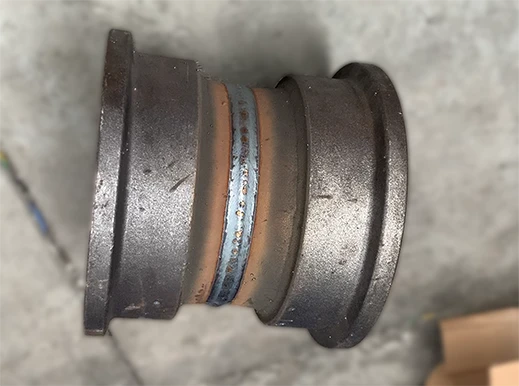

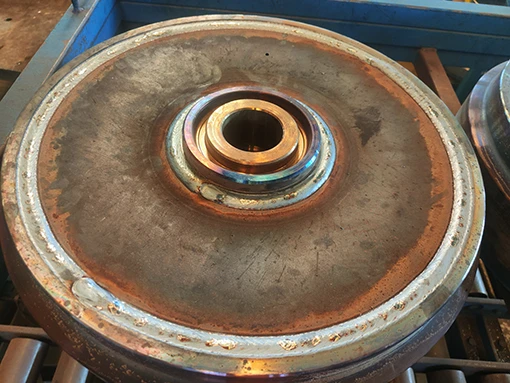

4.Effekt billedvisning

V.Vedio til din reference

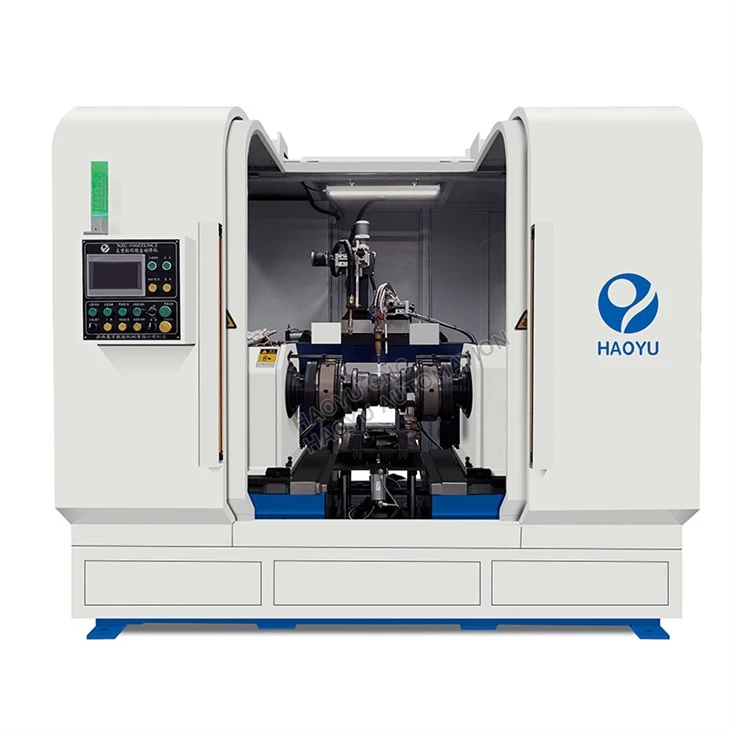

Automatisk MIG Sporrulle Cirkulær Søm Svejsemaskine
