Hydraulisk cylinder automatisk svejsning produktionslinje
Jinan Haoyu Automation Systems Co., Ltd. er en handelsvirksomhed, der er specialiseret i automatisk svejseudstyr, og som besidder stor erfaring med salg og fremstilling. Vi tilbyder en bred vifte af udstyr, der giver kunderne automatisk svejseudstyr til cylindriske svejsninger, cylinderdyser, stempelstænger/ventilsæder og cylindre med smal-spalte. Desuden kan vi levere enkelte maskiner eller komplette produktionslinjer i henhold til kundernes behov og understøtte tilpasning.
Funktioner
Omfattende svejseprocesdækning, meget specialiseret: Produktionslinjen er udstyret med højt specialiserede svejsemaskiner, der er skræddersyet til de forskellige materialer og strukturelle egenskaber af forskellige cylinderkomponenter (cylinderhus, stempelstang, dyse, ventilsæde), hvilket sikrer kvaliteten og ydeevnen af hver svejsning.
Kan tilpasses komplekse arbejdsforhold, fleksibel og fleksibel: Produktionslinjen er i stand til at håndtere komplekse svejsninger, især den automatiske variabel-vinkleomkredssvejser og robotsvejser til cylindre, som nemt kan fuldføre programmeringen og svejsningen af uregelmæssigt formede svejsninger i rummet.
Dyb integration af montering og svejsning, forbedret effektivitet: Integrationen af cylindersamlingsmaskinen med forskellige automatiske svejsemaskiner opnår en sømløs forbindelse fra præcis komponentpositionering og fastspænding til kontinuerlig svejsning. Denne integrerede "samlings-svejsning"-proces reducerer gennemløbs- og ventetid mellem processer markant, hvilket forbedrer svejseeffektiviteten og kapaciteten markant.
Meget automatiseret og intelligent, der sikrer konsistens: Robotsvejseren i hele linjen integrerer flere automatiserede enheder såsom montering, positionering og svejsning. Gennem præcis programstyring opnås stabile svejseprocesparametre og nøjagtige baner.
Hvad er en automatiseret hydraulisk cylinderproduktionslinje?
En automatiseret hydraulisk cylinderproduktionslinje er et integreret, højeffektivt svejse- og montagesystem. Den består primært af kerneudstyr såsom en automatisk horisontal periferisk svejser til hydrauliske cylindre, en automatisk variabel-vinklet periferisk svejser til hydrauliske cylindre, en hydraulisk dysesvejser, en stempelstang/ventilsæde periferisk svejser, en robotsvejser til hydrauliske cylindre, en hydraulisk cylindersamling, en hydraulisk cylindersamling, en{} svejser til hydrauliske cylindre. Denne produktionslinje opnår fuldautomatisk drift fra den periferiske svejsning af det hydrauliske cylinderlegeme (der dækker både vandrette og variable-vinkler), den præcise svejsning af nøgletilbehør (såsom dyser, stempelstænger og ventilsæder) til den endelige samling af komponenter. Robotsvejseren og svejseren med smalt-gab sikrer høj kvalitet og høj afsætningseffektivitet til komplekse svejsninger. Hele systemet forbedrer markant fremstillingskonsistensen, produktionscyklustiden og det overordnede procesniveau for hydrauliske cylinderprodukter.
Anvendelser af automatiserede hydrauliske cylindre produktionslinjer
Fremstilling af entreprenørmaskiner
Anvendelsesscenarier: Svejsning og montering af hydrauliske cylindre til gravemaskiner, læssemaskiner, kraner og andet udstyr.
Nøgleudstyr: Horisontale/variable-vinklede omkredssvejsere og robotsvejsere til cylindersvejsning med-høj styrke; smalle-svejsemaskiner til effektiv svejsning af tykke-væggede cylindre; samlemaskiner til slutmontage.
Minedrift og metallurgisk udstyr
Anvendelsesscenarier: Produktion af hydrauliske cylindre med-højt tryk og stor-diameter, såsom hydrauliske understøtninger og hydrauliske cylindre til valseværker.
Nøgleudstyr: Stempelstang/ventilsæde periferiske svejsere for at sikre forsegling af kritiske komponenter; cylinderdysesvejsere til præcis svejsning af rørledningsgrænseflader; variable-vinkelsvejsere til at tilpasse sig komplekse strukturer.
Landbrugs- og entreprenørmaskiner
Anvendelsesscenarier: Masseproduktion af traktorløftecylindre, hydraulikcylindre til betonpumpevogne mv.
Nøgleudstyr: Robotsvejsere for at forbedre konsistensen af batchsvejsninger; samlemaskiner til hurtig betjening af samlebånd; smalle-svejsemaskiner for at reducere deformation ved tykke-væggede svejsninger.
Særlige køretøjer
Anvendelsesscenarier: Anvendelser, der kræver høj præcision i ophængscylindrene på specielle transportkøretøjer.
Nøgleudstyr: Fuldt automatiserede periferiske svejsere sikrer kvaliteten af periferiske svejsninger; robotsvejsere fuldfører komplekse rumlige svejsninger; svejsere med smal-mellemrum opfylder svejsebehovene for materialer med høj-ydelse.
Komponenter i en automatiseret hydraulisk cylinderproduktionslinje

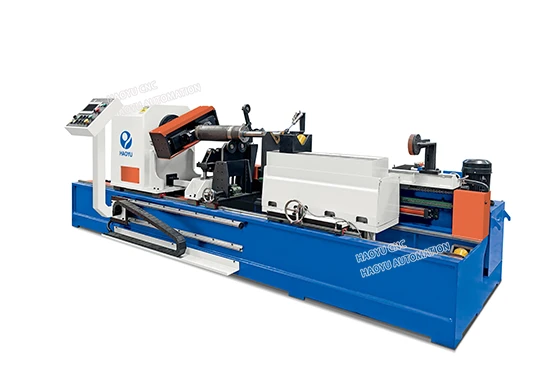

Automatisk hydraulisk cylindersvejsemaskine
Den automatiske periferiske svejser til hydrauliske cylindre er en automatiseret svejseanordning specielt designet til svejsning af periferiske svejsninger mellem cylinderkroppen og komponenter såsom cylinderbunden og topstykket. Afhængigt af arbejdsemnets egenskaber kan der vælges enten en horisontal eller variabel-vinklet periferisk svejser. Det anvender typisk en emnerotation og en fast svejsebrænder, der automatisk fuldender svejsebanen gennem et præcist kontrolsystem (såsom et PLC- eller CNC-system), hvilket væsentligt forbedrer kvaliteten af periferiske svejsninger.

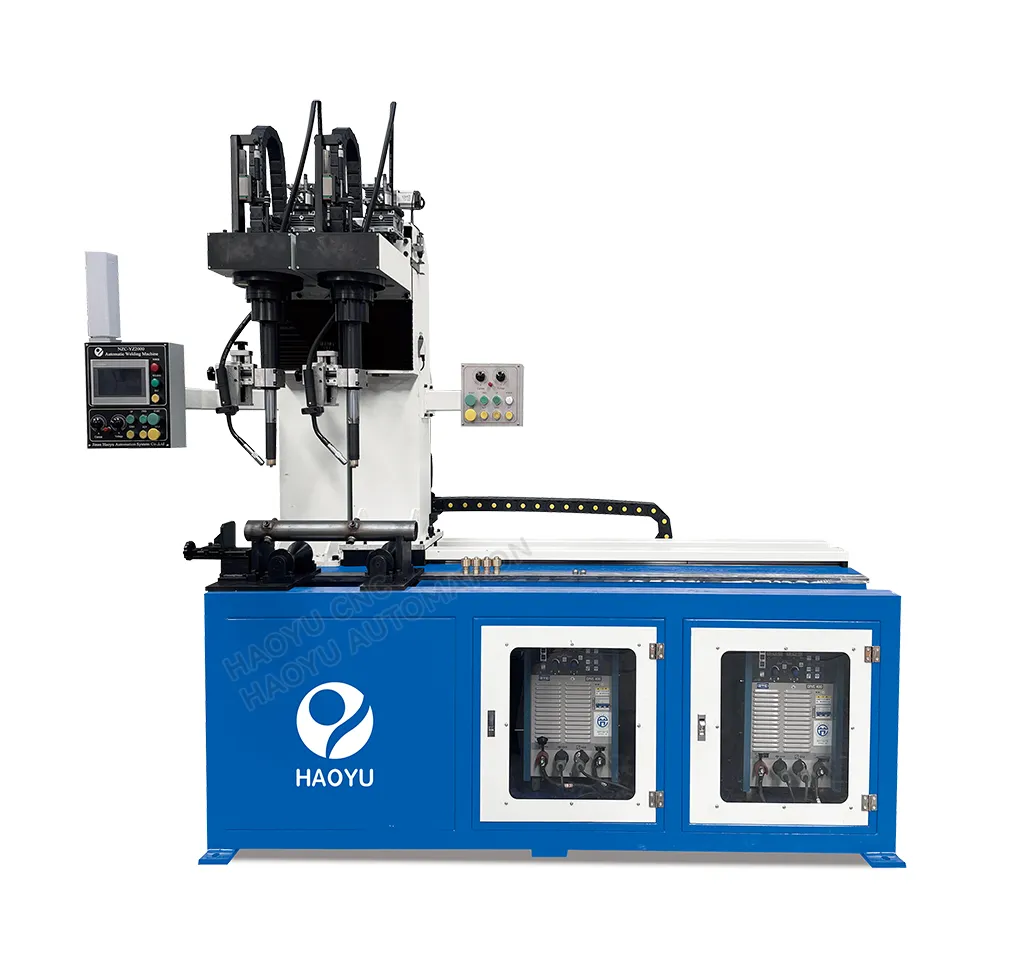

Hydraulisk cylinder dyse svejsemaskine
Hydrauliske cylinderdyse-svejsemaskiner er automatiseret udstyr specielt designet til præcisionssvejsning af hydrauliske cylinderdyser til cylinderkroppen. De anvender typisk gasafskærmet svejsning (såsom MIG/MAG), og deres kerneegenskaber omfatter automatiseret fastspænding og positionering og programmerbare svejsekredsløb for at tilpasse sig svejsningen af dyser af forskellige materialer og specifikationer.
Stempelstang/ventilsæde (fem-svejsemaskine) Automatisk svejsemaskine
Denne automatiske stempelstang/ventilsæde svejsemaskine integrerer fem bevægelsesakser, hvilket muliggør fleksibel og præcis kontrol af svejsebrænderens rumlige stilling og bane. Det opnår fuldautomatisk svejsning af emner med buede eller uregelmæssige strukturer, såsom stempelstænger og ventilsæder. Dette udstyr er typisk udstyret med en høj-svejsestrømkilde, intelligent kontrolsystem og svejsesporingsfunktioner for at sikre en stabil svejseproces og ensartet, æstetisk tiltalende svejsedannelse.
Hydraulisk cylindersvejsemaskine
Dette system består typisk af en industrirobot, en dedikeret svejsestrømkilde, en høj-præcisionspositioner og værktøjsarmaturer. Robotten kan præcist styre svejsebrænderens stilling og bane, hvilket opnår kontinuerlig og stabil svejsning af komplekse periferiske svejsninger, hvilket sikrer ensartet indtrængning og æstetisk tiltalende svejsedannelse. Kombineret med positionerens koordinerede rotation forbedrer det svejseeffektiviteten og konsistensen markant.
Hydraulisk cylindersamlingsmaskine
En hydraulisk cylindersamlingsmaskine er en specialiseret automatiseret enhed, der primært bruges til effektiv og præcis samling af hydrauliske eller pneumatiske cylindre. Den integrerer typisk flere stationer såsom pres-tilpasning, tilspænding og testning og kan automatisk samle og teste kernekomponenter såsom cylindercylindre, stempelstænger, tætninger og endestykker.
Narrow Gap svejsemaskine til hydrauliske cylindre
Svejsemaskine med smalt mellemrum til hydrauliske cylindre er et meget effektivt og automatiseret udstyr, der er specielt designet til periferisk svejsning af tykke-væggede cylindriske komponenter såsom hydrauliske cylinderkroppe. Den anvender en svejseproces med smalt mellemrum, der kun skaber smalle og dybe affasninger, når tykke plader stødes til-sammenføjning. Gennem en specialdesignet svejsebrænder eller oscillerende mekanisme opnår den flerlags enkelt-gennemløb eller lille-volumen svejsefyldning, hvilket reducerer varmetilførsel og deformation.
Automatiseret produktionslinjeproces for hydrauliske cylindre
Trin 1: Cylinderlegemesvejsning
1. Automatisk hydraulisk cylindersvejsemaskine
Proces: Cylindercylinderen føres til svejsemaskinens chuck, automatisk centreret og fastspændt. Svejsebrænderen forbliver stationær i en vandret position, mens cylindercylinderen roterer med en ensartet hastighed og fuldender en periferisk sømsvejsning af høj-kvalitet. Denne svejsning har normalt høje krav og er den primære-trykbærende svejsning.
2.Vinkel-Svejser med skiftet cylindre
Proces: Arbejdsemnet fastspændes på en vipbar positioner. Systemet justerer automatisk arbejdsemnets stilling i henhold til den forudindstillede vinkel, og sikrer, at den perifere søm, der skal svejses, altid er i den optimale "fladsvejsning" eller "båd-formet svejsning" position, og derefter fuldfører svejsemaskinen svejsningen. Dette sikrer svejsekvaliteten af komplekse vinkelsamlinger.
3. Hydraulisk cylinderdyse svejsemaskine
Proces: Efter cylinderlegemet er placeret, bevæger svejsemaskinen sig gennem et forudindstillet program præcist til hver dyseposition for at udføre kort-cyklus kantsvejsninger eller perimetersvejsninger med effektivitet, der langt overstiger manuel svejsning.
Trin 2: Svejsning af komponenter såsom stempelstænger/ventilsæder
Fem-svejsemaskine
Proces: Stempelstangemnet eller ventilsædet spændes fast i en speciel borepatron og drejes, mens svejsebrænderen automatisk fuldender den periferiske svejsning. Denne proces produceres parallelt med hovedcylinderens produktionslinje, og forbereder komponenter til efterfølgende slutmontage.
Trin 3: Monteringssvejsning og dybdesvejsning
1. Hydraulisk cylinderrobotsvejsemaskine
Emnet er fastspændt i patronen og sikret med en pneumatisk eller hydraulisk cylinderhale. Robotten følger derefter en forud-programmeret sti for at udføre batchsvejsning af emnerne ved hjælp af en højeffektiv, høj-præcision og gentagelig positioneringsmetode. Udstyret er udstyret med en rengøringsstation; efter svejsning bevæger robotten sig automatisk til rensestationen for at rense dysen og kontaktspidsen, hvilket fuldender den automatiserede svejseproces.
2.Smal-Gap svejsemaskine til hydrauliske cylindre
Emnet er fastspændt i patronen og sikret med en pneumatisk eller hydraulisk cylinderhale. Robotten følger derefter en forud-programmeret sti for at udføre batchsvejsning af emnerne ved hjælp af en højeffektiv, høj-præcision og gentagelig positioneringsmetode. Udstyret er udstyret med en rengøringsstation; efter svejsning bevæger robotten sig automatisk til rensestationen for at rense dysen og kontaktspidsen, hvilket fuldender den automatiserede svejseproces.
Trin 4: Automatisk samling
Hydraulisk cylindersamlingsmaskine
Proces: Udfør følgende trin på samlebåndet: Anbring hydraulikcylinderen på svejsestationen. Tryk på knappen "Tryk" for at klemme cylinderen. Placer stempelstangen i den hydrauliske cylinder. Spænd topmøtrikken med en skruenøgle. Tryk på "Start"-knappen, og flyt skruenøglen ned til spændingspositionen. Når du har nået den angivne position, skal du trykke på "Start"-knappen for at starte betjeningen. Når samlingen er færdig, skal du trykke på knappen "Release" for at fjerne emnet.
FAQ
FAQ
Q1. Hvad er din virksomheds kernefordele?
02.Hvordan kan jeg sikre, at den løsning, du leverer, passer til mig?
03.Hvordan gennemføres installations- og driftstræning efter udstyrskøb?
Idriftsættelse og installation af udstyr:Sikre, at udstyret tages korrekt og sikkert i brug i dit produktionsmiljø.
Drifts- og vedligeholdelsestræning:Tilbyder systematisk træning til dine operatører og vedligeholdelsespersonale, der dækker grundlæggende udstyrsdrift, avancerede funktioner, daglig vedligeholdelse og fejlfinding.
Procesvejledning:Giver optimale procesparameterindstillinger og vejledning i operationelle færdigheder baseret på dine specifikke svejseopgaver.
04.Hvor lang er din garantiservice? Hvad dækker garantien?
Vi yder en-års standardgarantiservice for det udstyr, vi sælger.
Garantidækning: Dækker primært ydeevnefejl og komponentskade forårsaget af ikke-menneskelige-forårsagede faktorer eller force majeure-faktorer under normal brug af hovedenheden.
Serviceindhold: I garantiperioden yder vi gratis reparationsservice, udskiftning af dele (undtagen forbrugsdele) og teknisk support.
05. Hvad sker der, hvis udstyret ikke fungerer efter garantiperioden?
Selv efter at garantiperioden udløber, leverer vi stadig en omfattende eftersalgsservice:-
Livsvarig teknisk support: Du kan til enhver tid kontakte vores tekniske team for konsultation og vejledning.
Betalt reparationsservice: Vi vil give hurtig fejldiagnose og rimelige reparationstilbud. Alle udskiftede dele er garanteret i original fabrikskvalitet eller tilsvarende standarder.
Vi er en af de førende producenter og leverandører af automatiske hydrauliske cylindere i Kina. Velkommen til at købe højkvalitets hydraulisk cylinder automatisk svejsemaskine til salg her og tjekke prisen med vores fabrik.
