CNC-omkredssvejsemaskine til rustfri ståltank

CNC-omkredssvejsemaskine til rustfri ståltank

I.Beskrivelse

Periferisk svejsning af tanklegemer er en kritisk proces til fremstilling og samling af cylindriske eller sfæriske tanke. Denne proces udføres typisk med arbejdsemnet roterende eller svejsebrænderen i omkredsen ved hjælp af effektive metoder såsom dykket lysbuesvejsning og gasafskærmet svejsning for at sikre en ensartet, tæt og høj-styrke periferisk svejsning.

II.Grundlæggende design

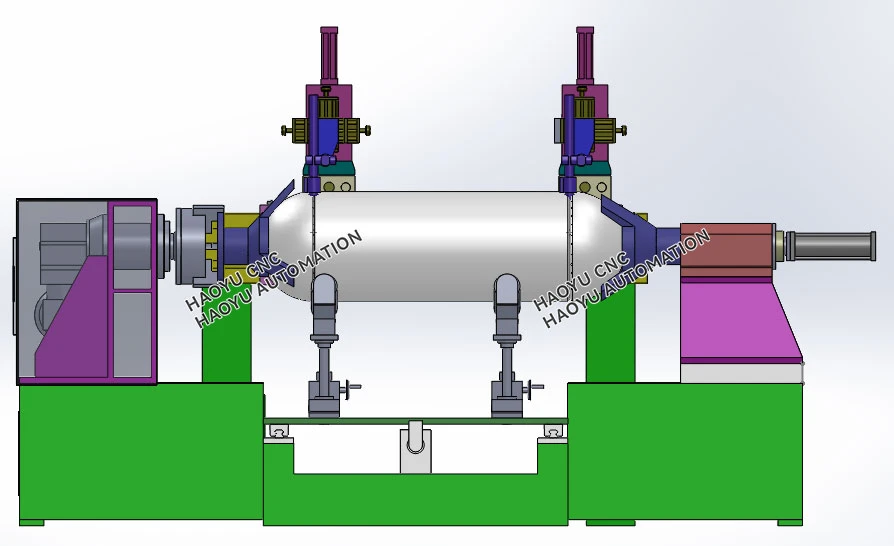

1. Svejsebrænderen er fastgjort, mens emnet roterer. Svejsepositionen er vandret. Arbejdsemnet spændes fast med jig i to ender og roterer.
2. To svejsebrændere og to strømkilder arbejder samtidigt for at forbedre arbejdseffektiviteten.
3. Brænder, spindelboks og tailstock kan justeres i længderetningen, så de passer til forskellige former for svejsning.
4. Japan Omron PLC er vedtaget til at styre maskinen til at køre, og hastigheden justeres af AC-servo, hvilket kan forbedre udstyrets pålidelighed.
5. Adopterer endefladepositionering og pneumatisk fastspændingstilstand.

III.Tekniske parametre

IV.Detaljebilleder

CNC-omkredssvejsemaskine til rustfri ståltank

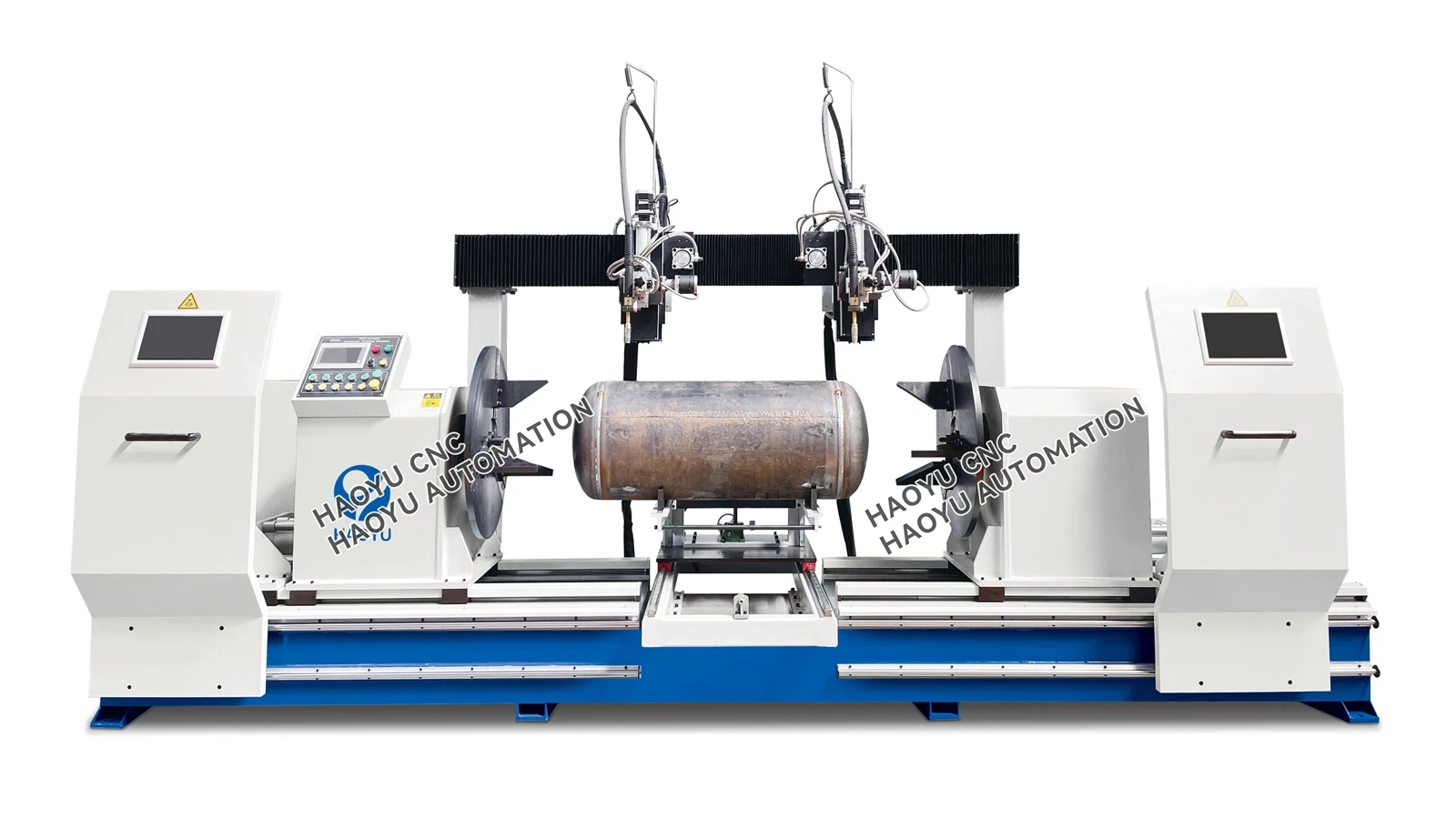

1. Denne maskine består af mainframe, spindelboks og dens pneumatiske fremføringsmekanisme, tailstock og dens pneumatiske fremføringsmekanisme, emnestøttemekanisme, svejsebrændertilførsel og -justeringsmekanisme, elektrisk kontrolsystem, pneumatisk system og svejsestrømkilde.

2.halestamme CbelysningMekkanisme

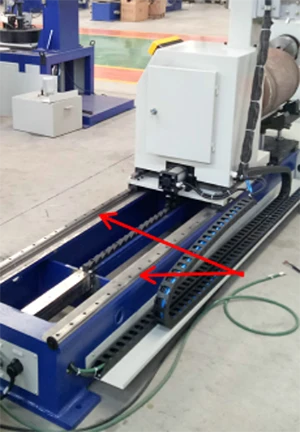

Den pneumatiske tailstock kan justeres langs styreskinnerne for at opfylde kravene til forskellige former for svejsning. Den bruger hånd-skruestang til at justere. Arbejdsemnet spændes pneumatisk og roterer. Forlængelsen af ​​bagstammen udstyret med pneumatisk armatur. Armaturet klemmer to ender af arbejdsemnet tæt for at sikre ensartetheden af ​​hver fastspænding.

Maskinbasen er lavet af støbejern og tykt stålrør. Styreskinner er installeret på basen.

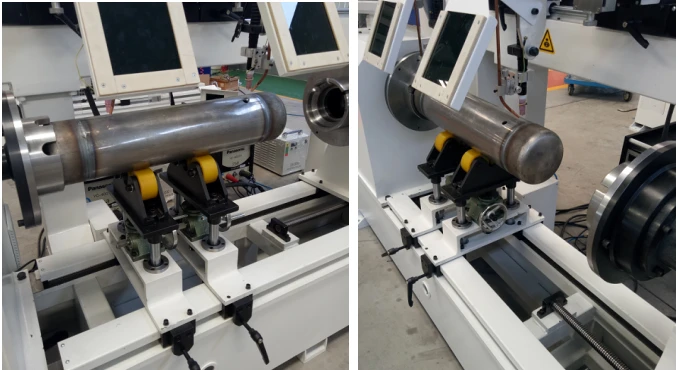

3.Emnestøttemekanisme

Venstre og højre side af maskinen installerede V--formede beslag til at understøtte emnet. De V--formede beslag bevæger sig pneumatisk op og ned, bevæger sig op, når der spændes og bevæger sig ned, når der svejses.

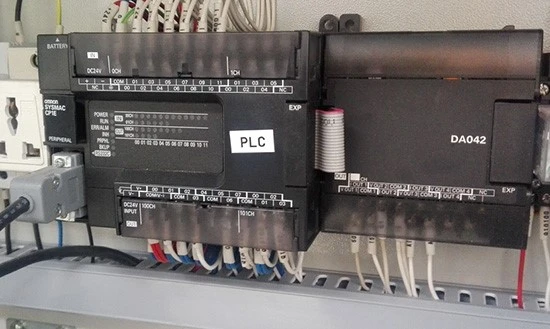

4.Elektrisk styresystem

Japan fremstillet PLC bruges som kernen til at styre fastspændings- og svejseprogrammerne. Systemet har en god stabilitet og enkel struktur, som er let at vedligeholde.

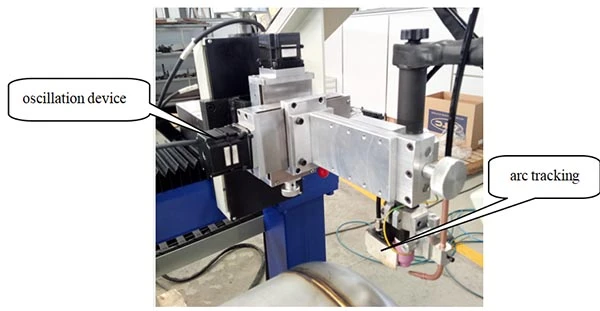

5. Med oscillator og TIG-buesporing

V.Vedio til din reference

CNC-omkredssvejsemaskine til rustfri ståltank
