Automatisk TIG indvendig hulbeklædningsmaskine

Automatisk TIG indvendig hulbeklædningsmaskine

I.Svejsekrav

• For at fuldføre den automatiske indvendige hulsvejsning af rør/rør. Sørg for at formen er ensartet og har et godt udseende, smeltedybde og smeltebredde opfylder svejsekravet, let at fastspænde.

• Maskinen kan arbejde kontinuerligt i 24 timer.
• Anvendeligt materiale: rustfrit stål, kulstofstål
• Inkluder kølesystem
• Denne maskine kan også bruges til overfladebelægning



II. Udstyrsfunktion



Automatisk TIG indvendig hulbeklædningsmaskine:



1. Svejsebrænderen bevæger sig fremad-bagud sammen med aksen og svejser emnet. Emnet roterer, svejsepositionen er vandret.
2. Arbejdsemnets rotation drives af krafthoved, endefladepositionering, rotationssvejsning.
3. Den anvender trådfremføringstilstand af push-type for at garantere stabiliteten af ​​trådfremføring.
4. Svejsebrænderen kan justeres i længderetningen, så den passer til forskellige svejsetyper.
5. PLC til at styre hele operationen. Arbejdsemnets rotationshastighed justeres af A/C-inverter, trinløs justering, for at forbedre udstyrets pålidelighed.
6. Svejsebrænderen kan justeres op og ned, side til side og vinklet drejning for at opfylde svejsekravene.



III.Teknikparametre

Gældende svejselængde	Max 1000 mm
Gældende svejsediameter	50,8-300 mm
Rørtype	Hul
Rotationshastighed	0.2-2r.p.m
Motorkraft	0,75KW
Løfteområde til svejsebrænder	Ifølge arbejdsemnets maksimale diameter
Diameter af tråd	1,2 mm-2,4 mm
Maskinens arbejdsspænding	380V 3-faset 50hz til svejseeffekt 220V enfaset til hovedmaskine



IV. Udstyrssammensætning

Maskinens krop vedtager svejset krop. Maskinbasen er svejset af firkantrør og stålplade. Det vil vælge udglødningsvarmebehandling efter svejsning. Søjle og bom, rotationsakseboks og endefladepositioneringsmekanisme er installeret i maskinbunden.

1.Rør er fastspændt af roterende borepatron og understøttet af beslag af rullende hjul. Afstand mellem beslag kan justeres efter rørlængde.

2. Rotation Axis Box består af AC-frekvensmotor, reduktionsgear, armatur og ledende muffe og andre komponenter. Rotationshastigheden justeres ved at styre driveren for at ændre motorhastigheden. Arbejdsemnets rotation fastspændes med spændepatron. Ledende ærme vedtager fleksibel kobber ærme, forbindelsen mellem kobber ærme og emne er elastisk. Ledende olie hældes mellem kobbermuffe og emne, anti-slid og god elektrisk ledningsevne.

3. Fastspænding og justering af svejsebrænderen fremad-Baglænsmekanisme: Svejsebrænderen flyttes fremad-bagud, drevet af servomotoren, for at realisere skiftet mellem forberedelse og svejsestation. Svejsebrænderen anvender push-wire-type for at sikre stabil trådfremføring. Svejsebrænderen kan justeres op og ned, venstre og højre og vinkles. Finjusteringen af ​​svejsebrænderen anvender motor-drevet finjusteringstilstand og skruejustering, nøjagtig justering, høj positioneringsnøjagtighed.



4. Brug en speciel tilpasset TIG-svejsebrænder for at opfylde kravet om en så lille diameter.

V.Detaljebilleder

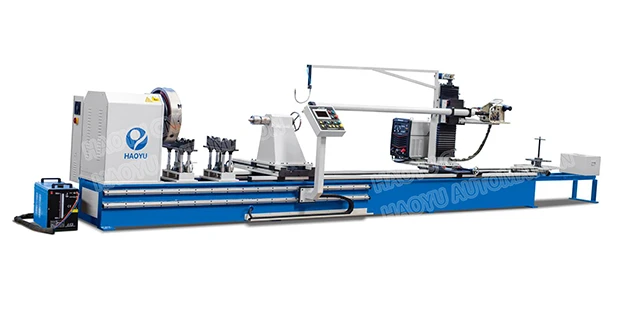

Automatisk TIG indvendig hulbeklædningmaskine:



Inderhulsbeklædningsmaskine TIG-svejseeffektdisplay:

VI.Vedio til din reference



Automatisk TIG indvendig hulbeklædningsmaskine
