Avancerede laserbeklædningsløsninger til værktøj til landbrugsmaskiner
Laserbeklædningssvejsemaskine er en avanceret teknologi, der bruger høj-energilaserstråler til at beklæde slid--og korrosionsbestandige-legeringslag på metaloverflader, hvilket kan forbedre levetiden og ydeevnen for landbrugsværktøjer betydeligt. Denne teknologi danner en høj-hårdhed,-slidstærkt forstærkningslag på værktøjets overflade gennem præcis laseropvarmning og materialebeklædning, som er særligt velegnet til barske arbejdsmiljøer såsom jordbearbejdning og høst af afgrøder.
Beskrivelse
Beskrivelse
Laserbeklædningsmaskine (YDGD-6000) er sammensat af Chuangxin 6000W beklædningsfiberlaser, transmissions-koaksialringlaserbeklædningshoved, pneumatisk splittet høj-præcisionspulverføder, robotbase, FANUC M-20iD/25 (armspænd: 1831 mm; endebelastning: 2G200 kg, vand: 600 kg) chiller, Wenfeng 60KVA spændingsstabiliseret strømforsyning og integreret kontrolsoftware og hardware. Udstyret anvender PLC integreret kontrolsystem, som kan realisere centraliseret kontrol af seks-akset robot, laser, pulverføder og beskyttelseslinsetemperaturovervågning.
Tekniske parametre
|
Punkt |
YDGD-6000 parametre |
|
Laserkraft |
6000W |
|
Pulverføder |
Pneumatisk delt højpræcisions pulverføder (9L) |
|
Beklædningshoved |
Transmission koaksialt ringformet beklædningshoved (brændpunkt 3-5 mm) |
|
Seks-akses robot |
Armspænd: 1820 mm; Belastning: 20 kg |
|
Kontrolsystem |
PLC (med 10-tommer berøringsskærm) |
Vigtigste udstyrsspecifikationer
- Fiberlaser MFSC-6000
MFSC-seriens laser er et produkt til industrielle applikationer. Det er en kompakt og effektiv laser med høj-effekt, der hovedsageligt bruges til svejsning, beklædning og andre områder. De vigtigste funktioner er:
1. Stabil ydeevne, høj strålekvalitet;
2. Høj fotoelektrisk konverteringseffektivitet, lavt strømforbrug;
3. Høj pålidelighed, lang levetid;
4. Udgangseffektbølgeform kan redigeres;
5. Udvidelsesbusgrænseflade;
|
MFSC-6000 laser tekniske parametre |
||
|
Præstationsindikatorer |
Enhed |
Pareal |
|
Arbejdstilstand |
/ |
Kontinuerlig/moduleret |
|
Polariseringstilstand |
/ |
Tilfældig |
|
Udgangseffekt |
W |
6000 |
|
Justerbart effektområde |
% |
5~100 |
|
Central bølgelængde |
nm |
1080±10 |
|
Strømstabilitet (100 % kontinuerlig > 1 time) |
% |
±1~1.5 |
|
Modulationsfrekvens (100 % kontinuerlig) |
kHz |
50KHz |
|
Indikator rødt lys strøm |
uW |
400 |
|
Fiberlængde |
m |
20 |
|
Fiberkernediameter |
um |
600 |
|
Fiber output interface |
/ |
QBH |
|
Fiber bøjningsradius |
mm |
200 |
|
Driftsspænding |
V |
400±40 |
|
Indgangseffekt (100 % kontinuerlig output) |
KW |
16 |
-
Transmission laserbeklædningshoved YDGD-03-QBH
1. Optisk transmissionsvej, med flerlags beskyttende linsebeskyttelse og skuffetype-design, praktisk til inspektion og udskiftning;
2. Med passende laserproces kan en gennemsnitlig pulverudnyttelsesgrad på 93% opnås, hvilket i høj grad reducerer brugerens brugsomkostninger;
3. Cirkulær plet af høj-kvalitet kan gennem procesparameterjustering opnå kontrollerbar fortyndingshastighed og varme-påvirket zone;
|
YDGD-03-QBH tekniske parametre |
|
|
Punkt |
Pareal |
|
Interface |
QBH |
|
Optisk vejstruktur |
Transmission optisk vej |
|
Beskyttende linsegruppe |
3 lag |
|
Kølende form |
Vandkøling |
|
Gældende kraft |
6000W |
|
Kollimationsbrændvidde |
100 mm |
|
Fokus brændvidde |
300 mm |
|
Fokuspunkt |
3,0 mm (cirkulær plet, 3-5 mm justerbar) |
|
Gældende bølgelængde |
900-1080nm |
|
Laser udnyttelse |
＞99.25% |
|
Let pulver koaksial justeringsmodul |
Udstyret |
|
Temperaturføler |
Nederste beskyttelseslinse med temperatursensormodul |
|
Dysestruktur |
Splitring pulver fodring |
|
Pulverudnyttelse |
＞93% |
|
Vægt |
4,5 kg |
- Seks-akse robot FANUC M-20iD/25
FANUC M-20iD/25 seks-robotten med den højeste markedsandel i laserbeklædningsindustrien bruges. Denne robot kan opretholde stabilitet og høj præcision under langsigtede små skridt.
1.M-20iD/25 har et stort bevægelsesområde på 1.831 meter og en nominel belastning på 25 kg;
2. Robotmekanismen er blevet gjort lettere og slankere.
3. Den lette arm og den nye kontrolteknologi har forbedret bevægelsesydelsen betydeligt og derved i høj grad forbedret produktionseffektiviteten pr. tidsenhed.

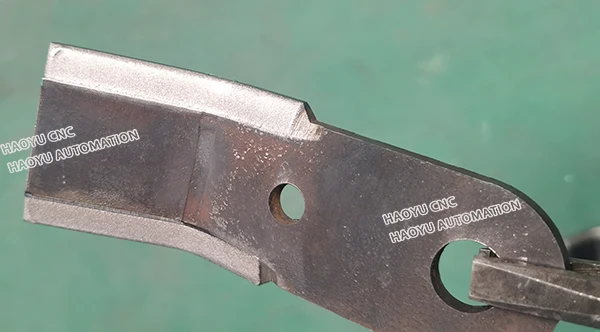

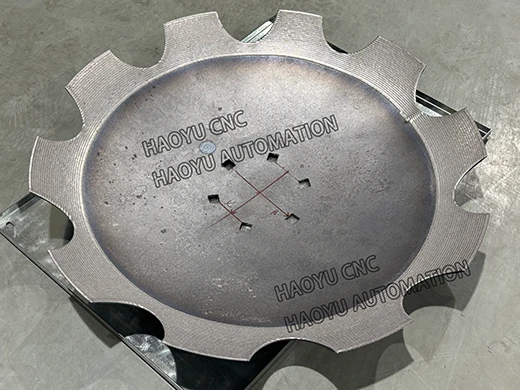

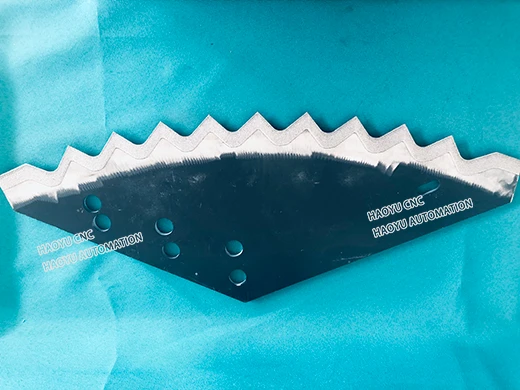

Detalje billeder
Vedio til din reference
