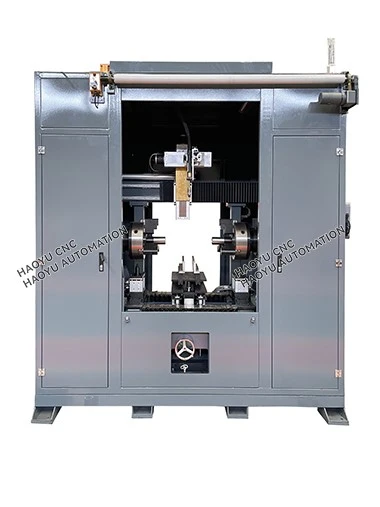

Sporrulle Automatisk svejsemaskine til gravemaskine

1. Maskinens krop og ramme: En robust seng og ramme giver stabilitet til hele maskinen og modstår stress og deformation under svejsning.

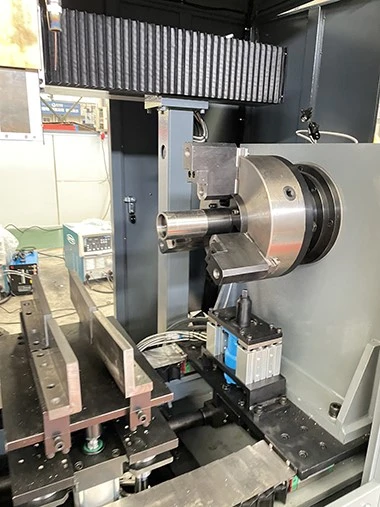

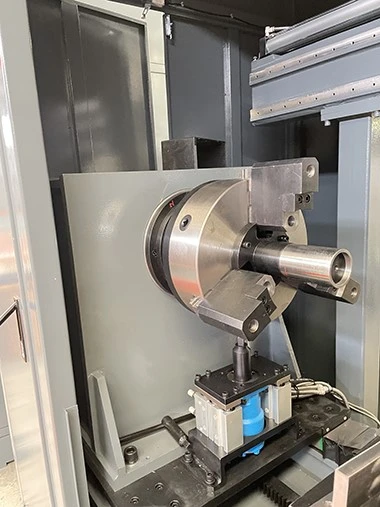

2.Rotationsmekanisme: Dette er en af ​​kernekomponenterne. Den bruger typisk en konfiguration med dobbelt-drev med en top- og tailstock; den ene ende er den drivende ende (normalt forbundet med spindeldrivsystemet), og den anden ende er den drevne klemende.

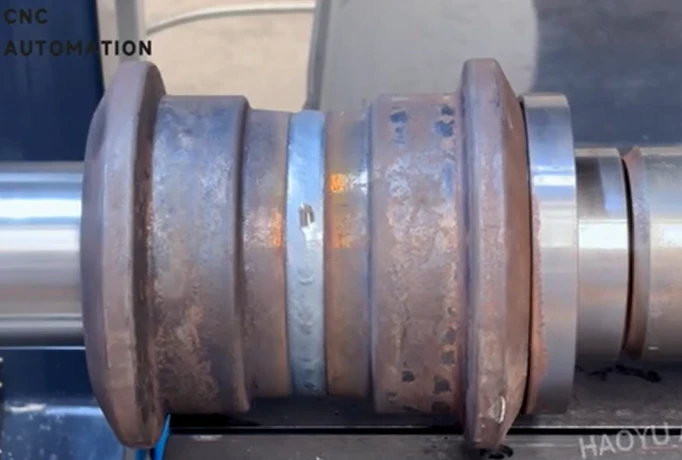

Funktion: Bruges til præcis at fastspænde støtterulleemnet og rotere det med en ensartet hastighed under svejsning, hvorved der opnås fladsvejsning af den periferiske svejsning mellem støtterullens aksel og hjulkroppen. Dette er afgørende for at sikre svejsekvalitet og ensartet gennemtrængning.

3.Svejsesystem:
Svejsebrænder: Typisk en gasmetalbuesvejsebrænder (MIG/MAG).

Trådfremføringsmekanisme: Fører stabilt svejsetråden fra trådspolen til svejsebrænderen.

Svejsestrømforsyning: Giver stabil og præcist justerbar svejsestrøm og spænding.

Beskyttelsesgassystem: Giver en blanding af kuldioxid eller argon for at beskytte svejsebassinet.

4. Automatisk kontrolsystem:
Core: Bruger typisk en PLC (Programmable Logic Controller) som kontrolcenter.

Human-Machine Interface (HMI): Udstyret med en berøringsskærm til indstilling af svejseparametre (strøm, spænding, svejsehastighed), positionerhastighed, svejsestart-/slutpositioner osv.

Funktioner: Automatiserer hele svejseprocessen, inklusive fastspænding af emnet, rotation, start/stop af svejsebrænder og skift af svejseparameter.

5.Hydraulisk spændesystem: Bruges til automatisk at klemme og frigøre emner, hvilket sikrer, at emnerne ikke bevæger sig under svejsning, samtidig med at det letter på- og aflæsning.

1. Fastgør svejsebrænderen og drej emnet for at holde svejsepositionen vandret.

2. Fastgør og drej samtidigt emnet for at forhindre svejseforskydning.

3. Denne maskine har høj-trådfremføring med langsom-hastighed for at sikre buestabilitet; samtidig bruger den lav-spænding, lav-strømbueterminering for at sikre, at buehullet er fuldt udfyldt.

4. Der anvendes pneumatisk på- og aflæsning. Svejseprocessen er automatiseret, hvilket reducerer arbejdsbyrden.

5. For at sikre stabil trådfremføring bruger denne maskine et træk-trådfremføringssystem.

7. Positionering opnås gennem hullets centrum og sikres ved hjælp af en hydraulisk cylinder.

8. For at forbedre maskinens stabilitet styres arbejdsemnets rotationshastighed af en frekvensomformer, ikke vandret justering; maskincontrolleren er en PLC.

9. Svejsetyper og specifikationer kan indstilles, gemmes og vælges som arbejdsparametre. Parametre og svejsestatusindstillinger kan nemt ændres via berøringsskærmen.

10. For at opnå svejsekrav kan svejsebrænderen bevæge sig op og ned, til venstre og højre og kan placeres i forskellige vinkler.

Sporrulle automatisk svejsemaskine til gravemaskine
